Priemyselné skladacie brány · výroba na mieru

Skladacia
bezpečnostná brána pre priemysel a kritickú
infraštruktúru

Prečo skladacia

Rovnaký prejazd. Polovičný záber.

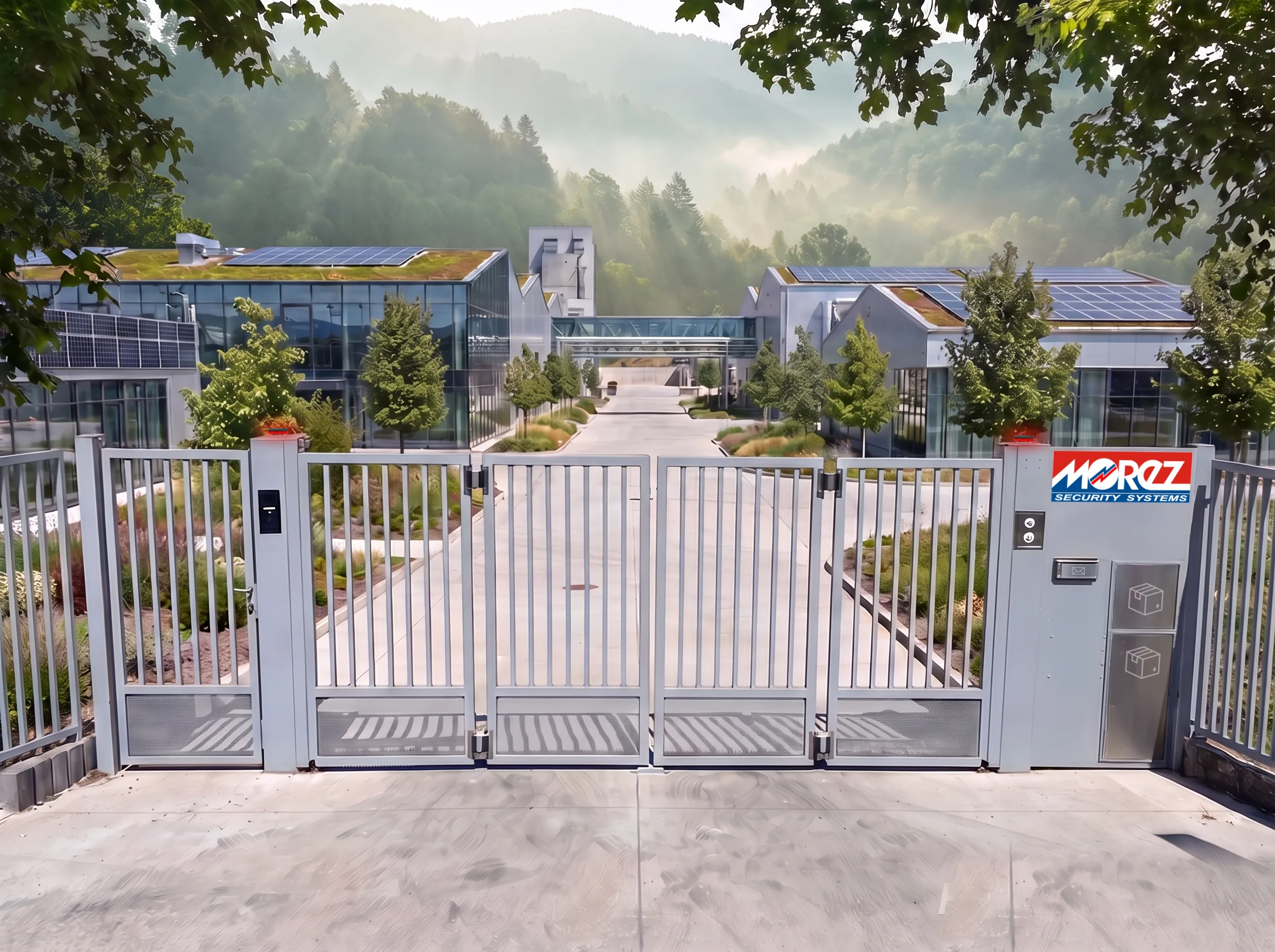

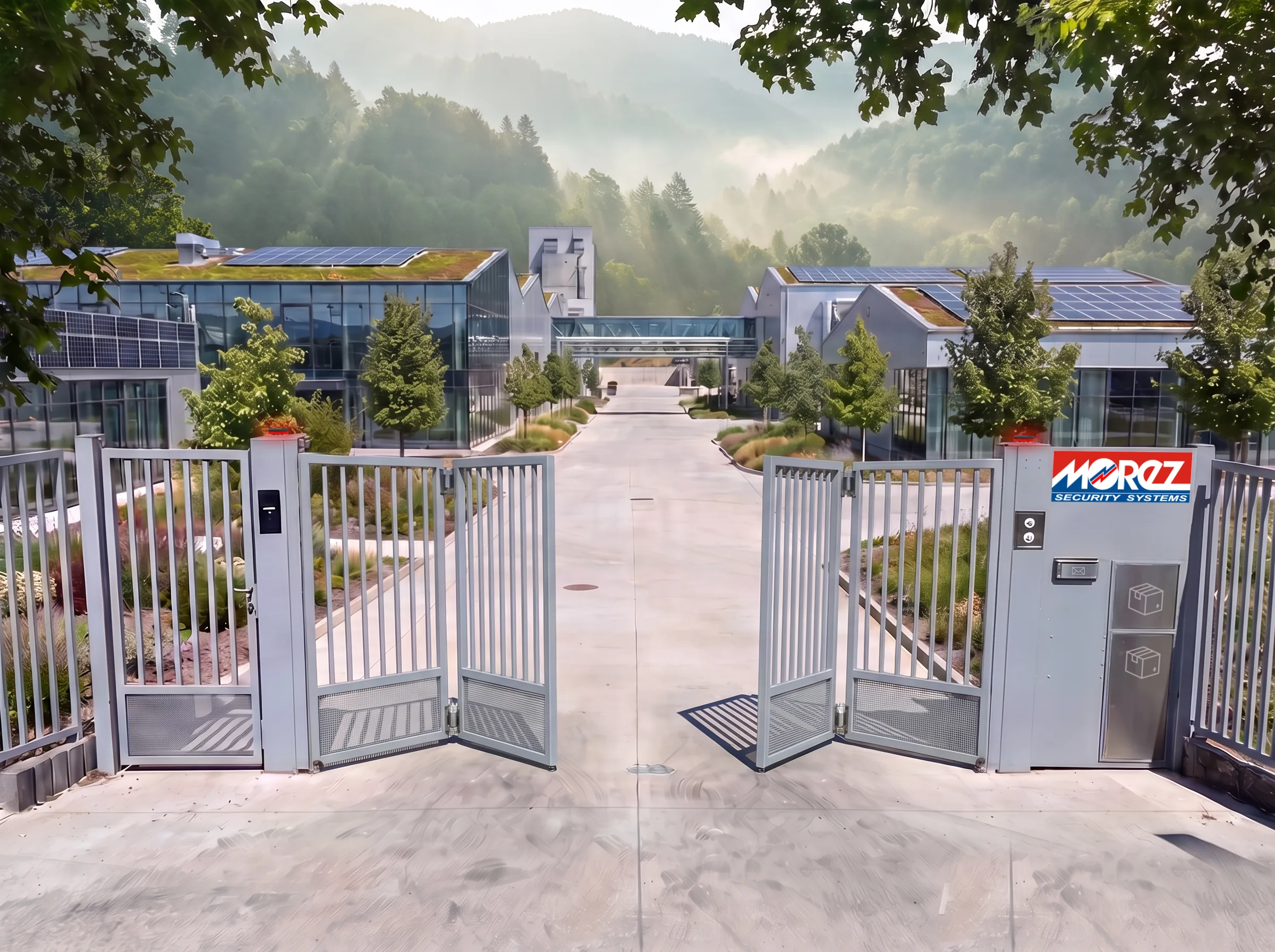

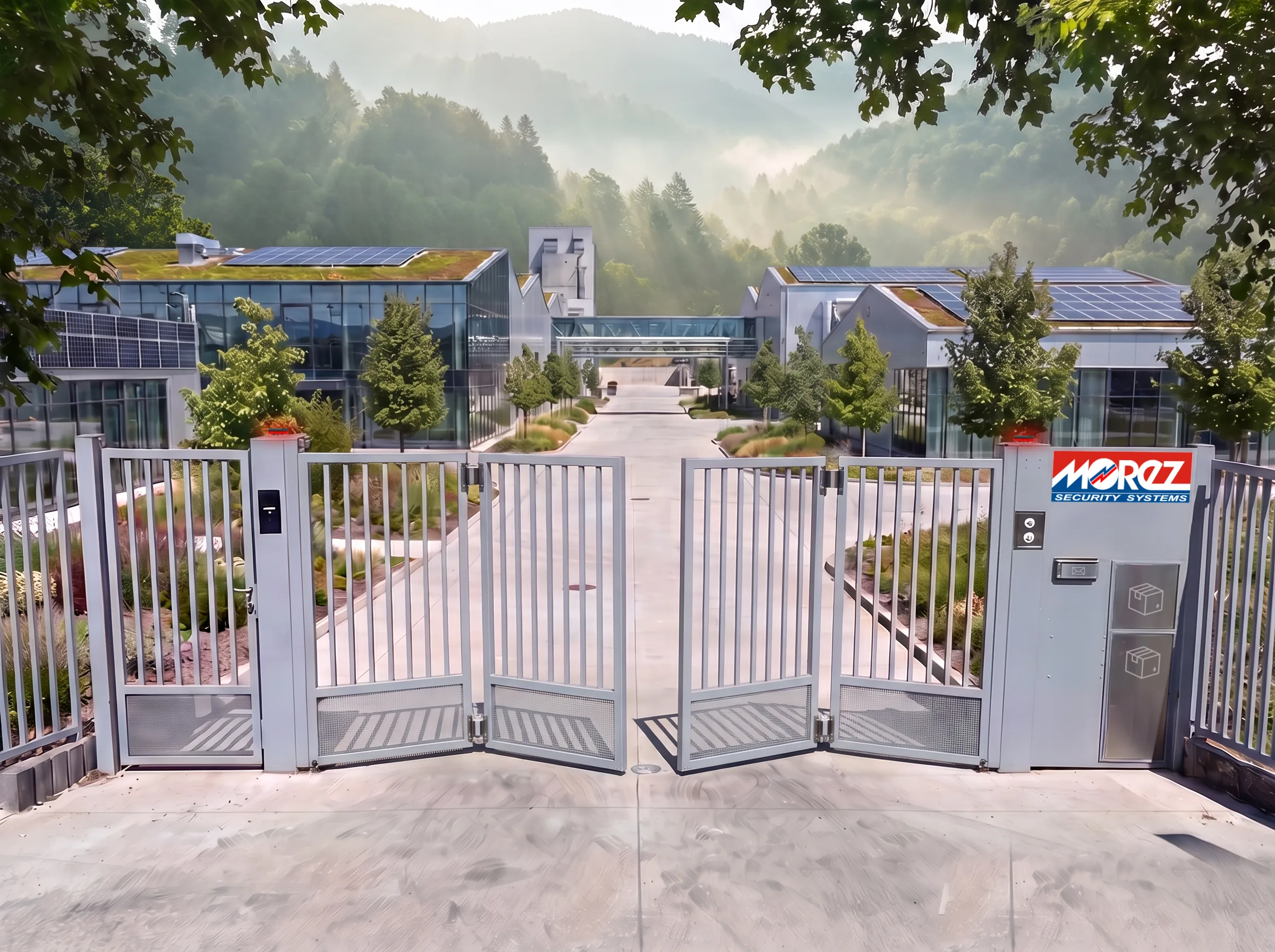

Krídla sú rozdelené na dve časti. Pri otváraní sa synchronizovane zalomia a zložia k sebe pri stĺpiku — brána tak nepotrebuje hĺbku pred vjazdom ani odsun pozdĺž oplotenia. V stiesnenom areáli je to často jediné riešenie, ktoré sa vôbec zmestí. Čísla nižšie platia pre šesťmetrový prejazd.

Krídlová brána

3 metrehĺbka pred bránou

Naše riešenie

Skladacia brána Morez

1,5 metrahĺbka pred bránou

Posuvná brána

6,5 metraodsun do strany

  • Priestor 50 %

    Polovičná hĺbka záberu

    Pri šesťmetrovom prejazde 1,5 metra namiesto 3 metrov, ktoré potrebuje krídlová brána. Pred vjazdom zostáva plocha na státie vozidla, nie mŕtvy polkruh.

  • Prejazd Plnášírka

    Žiadny bočný odsun

    Posuvná brána si pri šesťmetrovom prejazde vyžiada 6,5 metra pozdĺž oplotenia. Skladacia nepotrebuje nič — otvára sa do seba.

  • Priemysel Vysokázáťaž

    Dimenzované na prevádzku

    Dimenzované na intenzívnu prevádzku — elektrárne, továrne, mäsokombináty, logistické haly. Kamióny, zmeny, dodávatelia. Nie na jedno otvorenie ráno a jedno večer.

  • Systém Vstupnýbod

    Nie iba brána

    Čítačka EČV, rozpoznávanie tváre, karty, dochádzka, elektronická vrátnica, alkohol testery, turnikety, poštové boxy. Brána je koncový prvok systému kontroly vstupu, ktorý dodávame celý.

  • Výroba Namieru

    Slovenská výroba do 8 metrov

    Oceľová konštrukcia sa vyrába u nás na Slovensku, na rozmer daného vjazdu až do prejazdu 8 metrov. Práškovaná v odtieni RAL podľa výberu. Žiadne prispôsobovanie stavby katalógu.

  • Servis Vlastnýtím

    Montáž aj údržba u nás

    Zameranie, výroba, montáž, revízie aj náhradné diely idú cez jedného dodávateľa. Pri poruche neriešite, kto za čo môže.

Komponenty

Z čoho sa brána skladá.

Konštrukciu vyrábame na Slovensku, pohon a kovanie sú od európskeho výrobcu automatiky pre priemyselné brány. Mechanika drží bránu v chode roky, elektronika rozhoduje, kto ňou prejde. Obe časti dodávame a servisujeme my — nie sme montážna firma, ktorá k cudzej bráne pripojí cudziu čítačku.

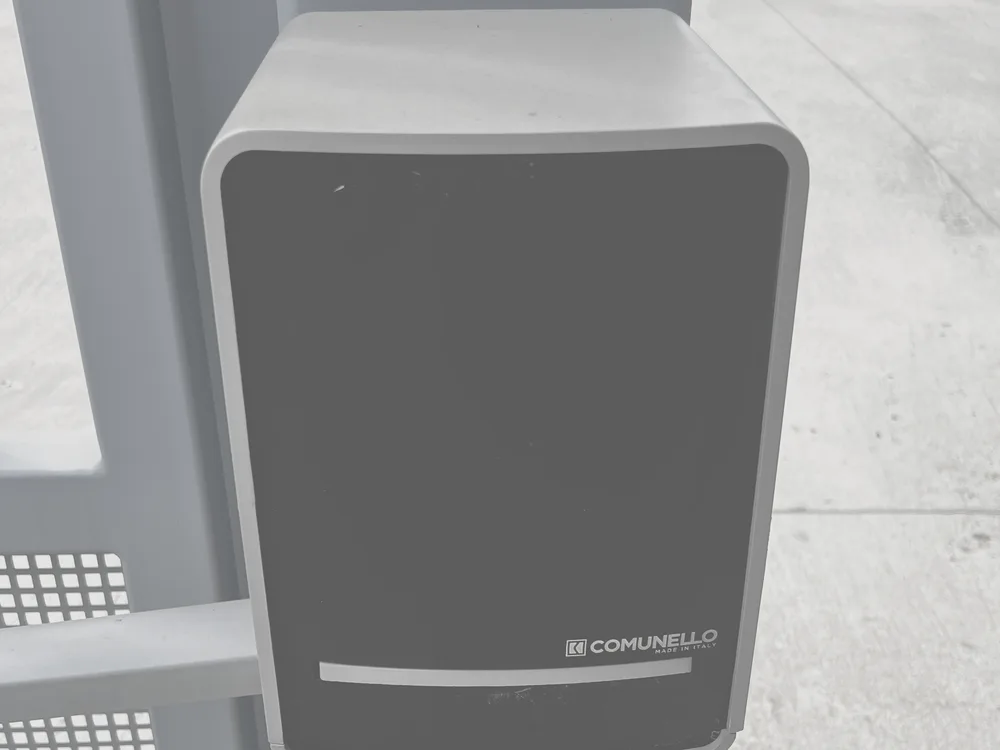

  1. Pohon a prevodovka

    Elektromechanický pohon s ramenom a samosvornou prevodovkou na každom krídle, v odliatku z hliníkovej zliatiny. Rozbeh a dobeh sú riadené rampou, takže krídlo nedosadá nárazom — to je rozdiel medzi bránou, ktorá vydrží roky, a bránou, ktorá si po sezóne rozbije dorazy. Pri výpadku prúdu sa odblokuje kľúčom a brána ide otvoriť ručne.

    • Napájanie podľa pohonu
    • Krytie podľa pohonu
    • Núdzové odblokovanie kľúčom
    • Riadený rozbeh a dobeh

  2. Pánty a kĺbové uloženie

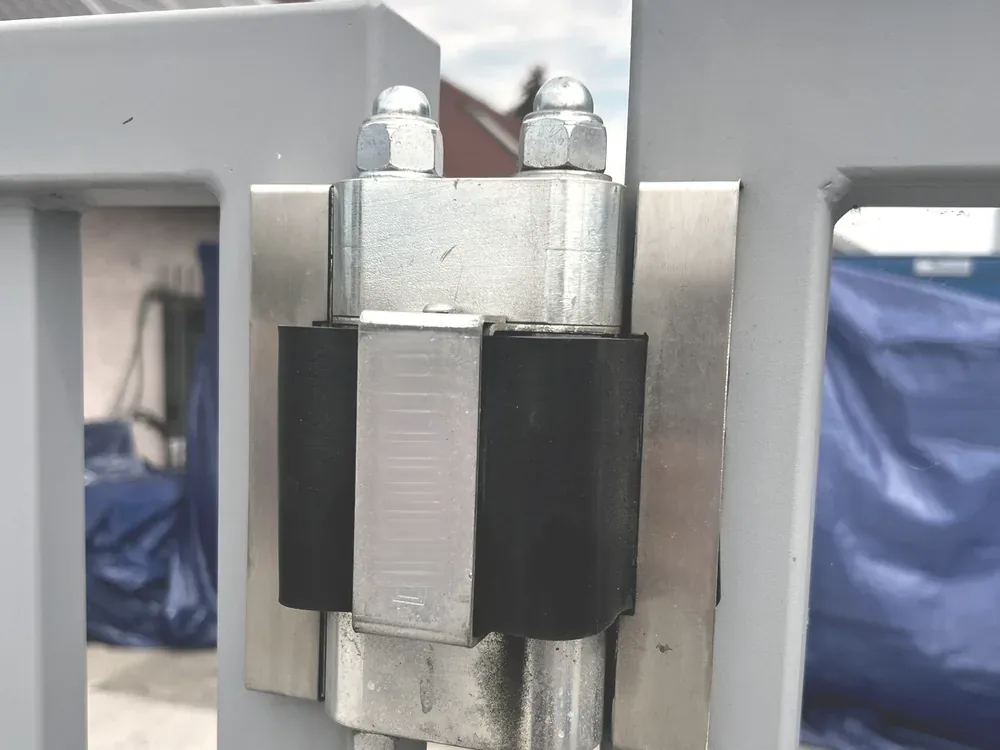

    Skladacia brána má dve osi na krídlo: pánt na stĺpiku a stredný kĺb, na ktorom sa krídlo zalomí. Práve stredný kĺb prenáša pri každom cykle celú hmotnosť vonkajšieho dielu — preto má ozubený mechanizmus v čape, ložiskové uloženie a gumový doraz proti privretiu. Nastaviteľná konzola dovolí bránu po sadnutí stavby doladiť bez demontáže.

    • Ozubený čap
    • Ložiskové uloženie
    • Nastaviteľná konzola
    • Doraz proti privretiu

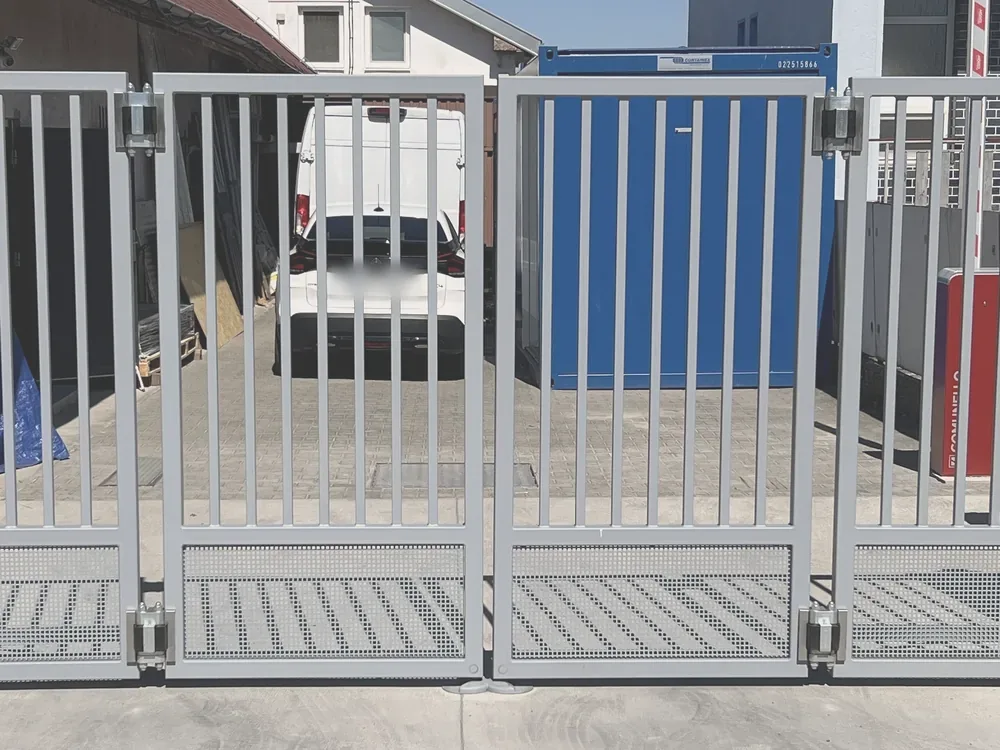

  3. Krídlo, výplň a povrch

    Oceľová konštrukcia z uzavretých profilov, zváraná a práškovaná u nás na Slovensku — nie prekupovaný polotovar. Výplň podľa toho, čo má brána robiť: zvislé profily pre priehľad a odvetranie, perforovaný plech pre čiastočné zaclonenie, plný panel pre plnú neprehľadnosť. Odtieň si vyberiete zo vzorkovníka RAL.

    • Slovenská výroba
    • Prejazd do 8 m
    • Práškovaný povrch
    • Odtieň RAL podľa výberu

  4. Riadenie, signalizácia a bezpečnosť

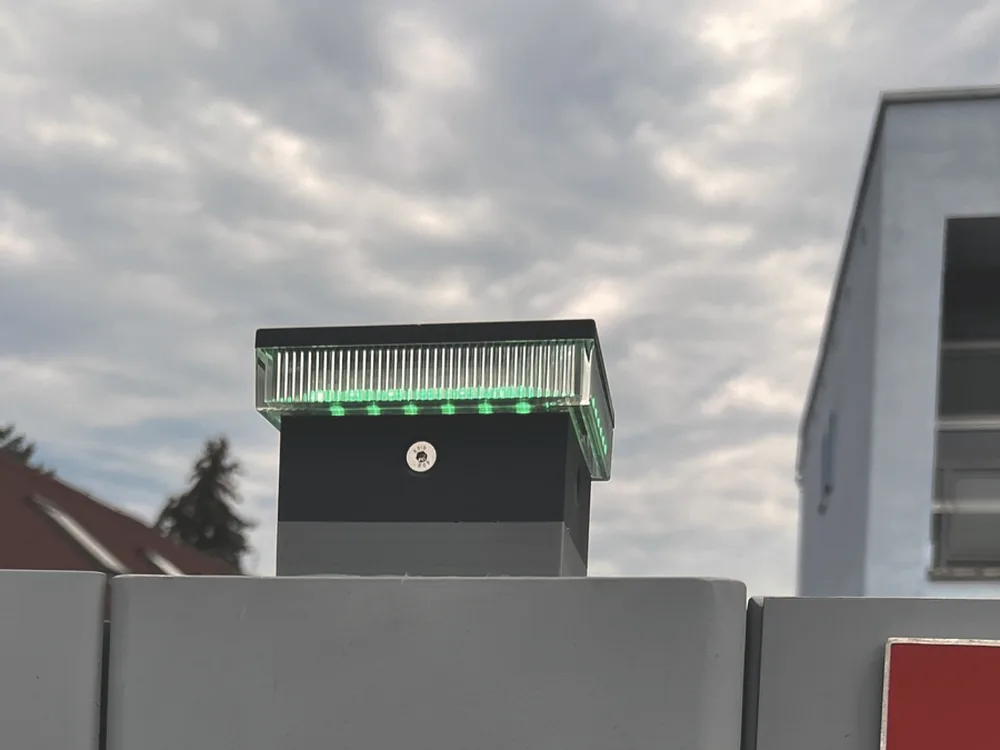

    Jednotka v rozvádzači pri bráne synchronizuje obe krídla, drží prevádzkové režimy a zbiera udalosti. Bezpečnosť rieši fotobunka v prejazde, kontaktná lišta na hrane krídla a výstražný maják — brána spadá pod EN 13241 a EN 12453, takže to nie je príplatková výbava, ale podmienka uvedenia do prevádzky. Stav brány hlási LED signalizácia — zelená znamená prejazd voľný, červená zákaz vjazdu. Vodič ju vidí zo vzdialenosti, na ktorej ešte stíha zastaviť.

    • LED signalizácia stavu
    • Fotobunky
    • Kontaktná lišta
    • Voliteľný diaľkový dohľad

  5. Čítačka EČV — rozpoznávanie vozidiel

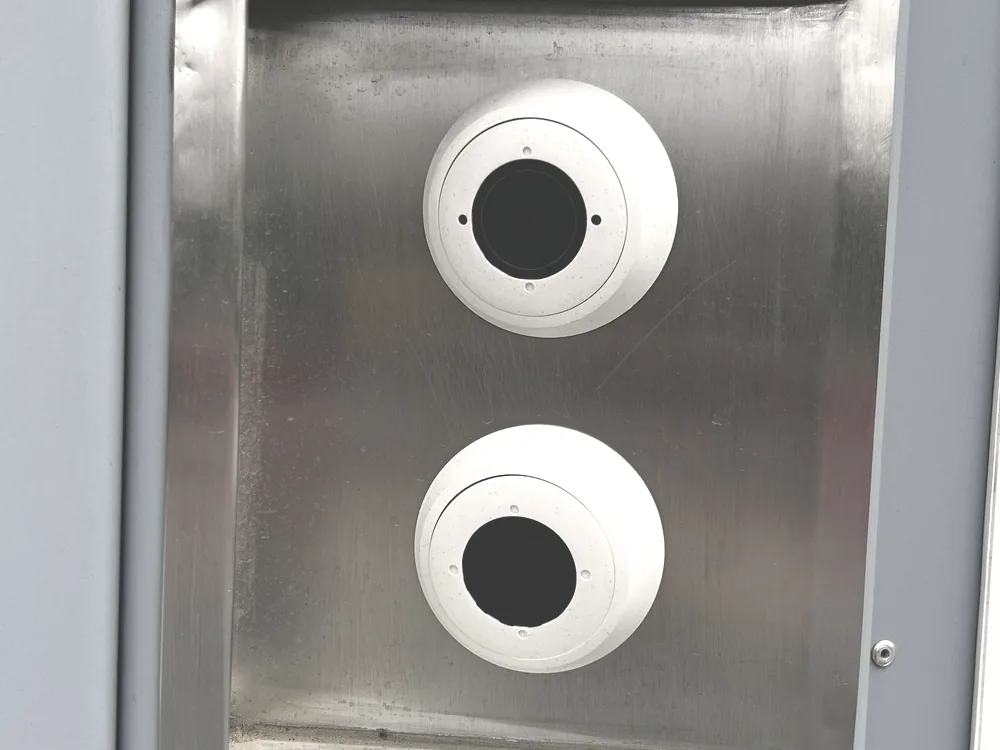

    Kamera pri vjazde prečíta evidenčné číslo vozidla a brána sa otvorí sama, ak je vozidlo v zozname. Vodič nespúšťa okno, nehľadá kartu a nevolá na vrátnicu. Pri nákladnej doprave, kde cez vjazd prejde desiatky áut denne, to je jediný spôsob, ako sa pred bránou netvorí rad.

    • Bezkontaktný vjazd
    • Whitelist vozidiel
    • Evidencia prejazdov
    • Dosah podľa čítačky

  6. Rozpoznávanie tváre

    Terminál pri vstupe pre peších alebo pri bráne pre vodičov. Identifikácia bez karty znamená, že sa nedá požičať, stratiť ani zabudnúť doma — a zároveň sa presne vie, kto a kedy vstúpil. Spracovanie biometrie podlieha GDPR, preto k nemu dodávame aj podklad pre posúdenie vplyvu a nastavenie doby uchovávania.

    • Bezkontaktná identifikácia
    • Napojenie na dochádzku
    • GDPR podklady

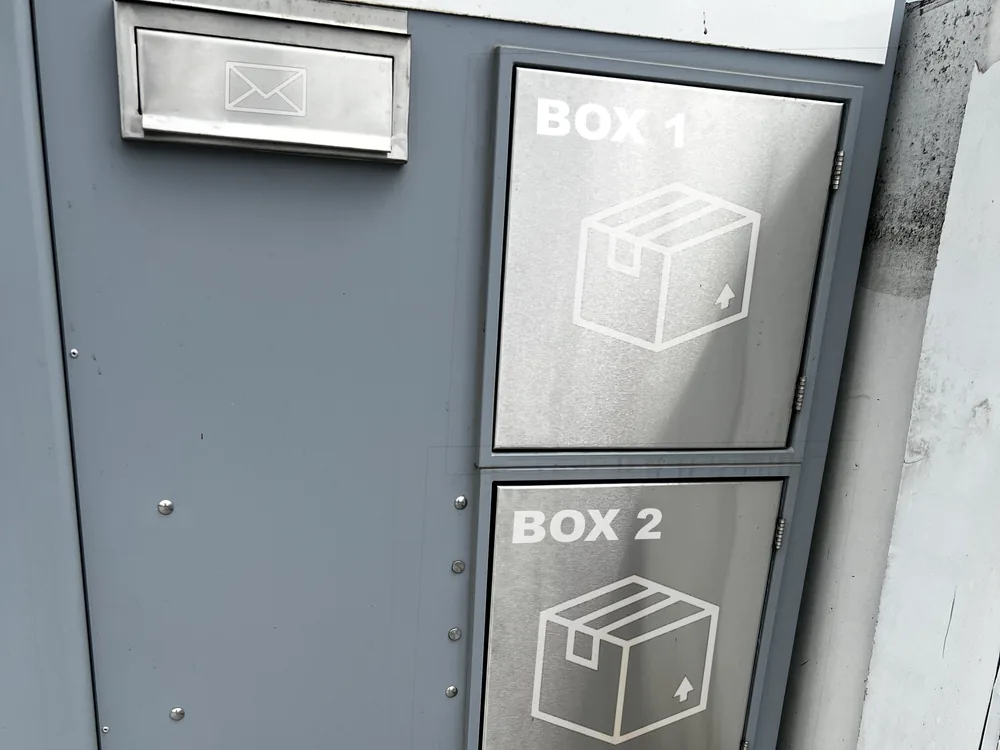

  7. Poštové a doručovacie boxy

    Kuriér nepotrebuje vstup do areálu — zásielku uloží do boxu pri bráne a adresát dostane kód. Vjazd tak zostáva zavretý aj počas dňa, keď býva na väčšine areálov trvalo otvorený práve kvôli doručovaniu. Boxy sa dajú riešiť ako samostatná zostava alebo integrované do stĺpika brány spolu s čítačkou.

    • Doručenie bez vstupu
    • Jednorazový kód
    • Integrácia do stĺpika

Naživo

Desať sekúnd od povelu po prejazd.

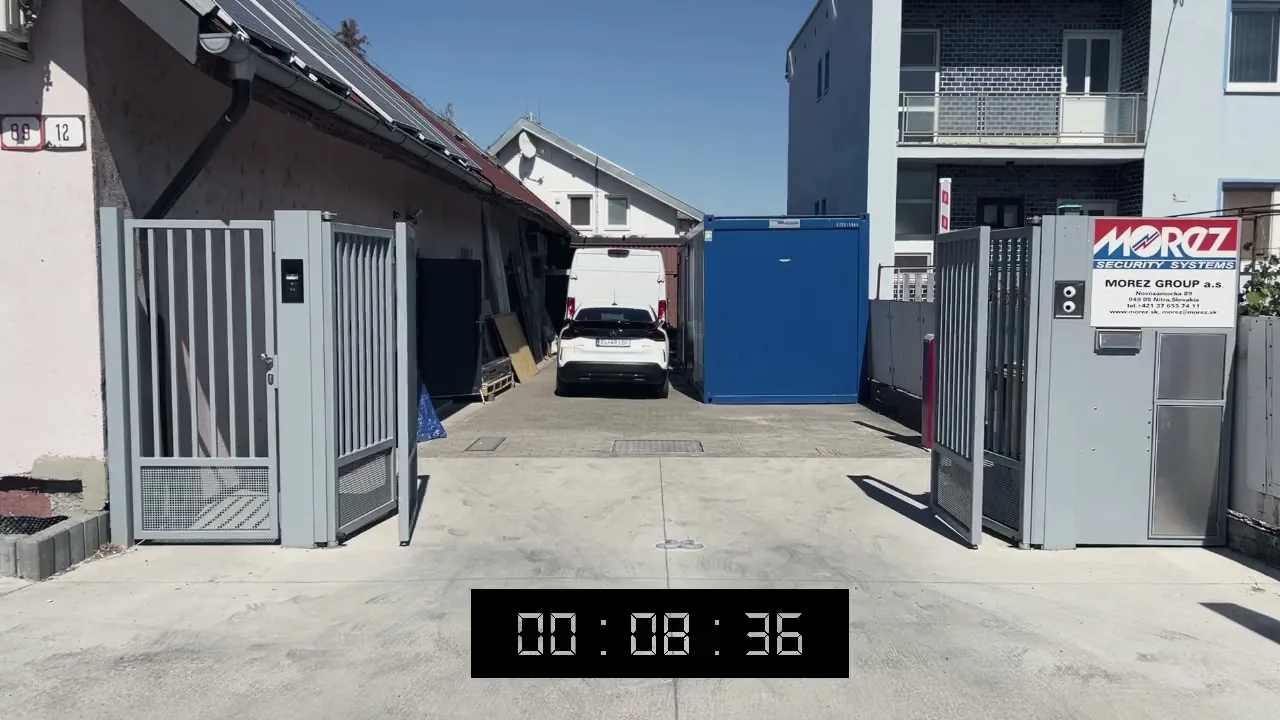

Reálny záznam z prevádzky. Vľavo aj vpravo sa vonkajší diel krídla zalomí dovnútra — brána sa otvorí na plnú šírku bez toho, aby čokoľvek prešlo cez plochu pred vjazdom. Na stĺpiku je vidieť čítačku aj poštové boxy.

01 Vstup / identifikácia Rozpoznávanie tváre
02 Vjazd vozidiel Rozpoznávanie EČV vozidiel
03 Doručovanie Poštová schránka a balíkoboxy
04 Stav brány LED signalizácia
05 Max. šírka Skladacie brány na mieru až do 8 m šírky
Záznam Morez Group · vjazd Novozámocká 89, Nitra

Rozsah dodávky

Od projektu po servis.

Celý vstupný bod od jedného dodávateľa — brána, pohon, kontrola vstupu, elektronická vrátnica, alkohol testery, turnikety aj dochádzka. Nekoordinujete stavbára, elektrikára a dodávateľa brány — a keď niečo nesedí, nie je koho obviňovať okrem nás.

  1. 01

    Projekt a návrh

    Prejdeme, čo má vstup riešiť — intenzitu dopravy, typ vozidiel, väzbu na existujúcu kontrolu vstupu a na dochádzkový systém. Výstupom je technický návrh s výkresom osadenia a rozpisom, nie orientačná cena z telefónu.

    • Výkres osadenia
    • Rozpis prvkov
    • Cenová ponuka

  2. 02

    Zameranie na mieste

    Prídeme na vjazd a odmeriame skutočný stav — svetlosť, spád, podklad, vzdialenosť k prípojke. Väčšina problémov na montáži vzniká z rozmeru odpísaného z projektu, ktorý sa realitou nepotvrdil.

    • Svetlosť a spád
    • Podklad a základy
    • Prívod 230 V

  3. 03

    Výroba na mieru

    Oceľová konštrukcia sa vyrába na Slovensku na odmerané rozmery, nie sa upravuje z polotovaru. Práškovanie v odtieni RAL podľa zadania, vrátane zladenia s existujúcim oplotením areálu.

    • Slovenská výroba
    • Prejazd do 8 m
    • Odtieň RAL
    • Termín podľa objednávky

  4. 04

    Montáž a inštalácia

    Osadenie konštrukcie, pohony, kabeláž, riadiaca jednotka, bezpečnostné prvky a napojenie celej elektroniky vstupu — čítačky, vrátnica, turnikety, alkohol testery. Montáž plánujeme tak, aby vjazd zostal prejazdný — v prevádzkovanom areáli sa vstup nedá na tri dni zavrieť.

    • Vlastný montážny tím
    • Prevádzka nestojí

  5. 05

    Odovzdanie a revízia

    Nastavenie síl a dorazov, meranie podľa EN 12453, zaškolenie obsluhy a odovzdanie dokumentácie vrátane vyhlásenia o zhode. Brána je od tej chvíle prevádzkyschopná aj papierovo.

    • EN 13241 / EN 12453
    • Zaškolenie obsluhy
    • Vyhlásenie o zhode

  6. 06

    Servis a náhradné diely

    Pravidelné prehliadky podľa intenzity prevádzky a zásah pri poruche. Brána, ktorá sa neotvorí, zastaví expedíciu — preto držíme diely na sklade a servis rieši ten istý tím, ktorý bránu montoval.

    • Servisná zmluva
    • Reakčná doba podľa zmluvy
    • Diely na sklade

A všetko ostatné, čo k vstupu patrí

Bránu nemusíte riešiť ako samostatnú dodávku. Vstup vieme postaviť celý — vrátane toho, čo za ním nasleduje.

  • Elektronická vrátnica s turniketmi
  • Alkohol testery na vstupe
  • Prístupové systémy a dochádzka
  • Turnikety a kontrola vstupu osôb
  • Systémy pre priemysel a kritickú infraštruktúru
  • Perimetrická ochrana objektov
  • Kamerové systémy
  • Poplachový zabezpečovací systém (PZS, EZS)
  • Elektrická požiarna signalizácia (EPS)
  • Hlasová signalizácia požiaru a domáci rozhlas
  • Dátové siete a štrukturovaná kabeláž
  • Elektroinštalačné práce

Vrátnice s turniketmi dodávame aj na prenájom — na stavby a dočasné prevádzky.

Parametre

Čísla, na ktoré sa dá projektovať.

50%

úspora priestoru

10s

čas otvorenia

8m

max. šírka prejazdu

90°

uhol otvorenia

Technické parametre priemyselnej skladacej brány
Šírka prejazdudo 8 m
Výška krídlapodľa výšky vjazdu
Počet krídel4 (2 + 2), podľa šírky vjazdu
Konštrukciaoceľ, slovenská výroba
Povrchová úpravapráškovanie, odtieň RAL podľa výberu
Hĺbka záberu pred bránou¼ šírky prejazdu — pri 6 m je to 1,5 m
Napájanie230 V alebo 400 V, podľa pohonu
Krytie pohonupodľa zvoleného pohonu
Teplotný rozsahpodľa zvoleného pohonu
Čas otvorenia≈ 10 s
Intenzita prevádzkydimenzované na priemyselnú záťaž
NormyEN 13241, EN 12453

Dopyt

Pošlite rozmery vjazdu,
ozveme sa s riešením.

Stačí šírka otvoru a lokalita. Ozveme sa s návrhom zostavy a termínom bezplatného zamerania — bez záväzku a bez predajného hovoru.

Napísať dopyt +421 37 655 74 11
  • Odpoveď do dvoch pracovných dní
  • Zameranie na mieste zdarma
  • Výroba na mieru do 8 metrov
